一、设计原理

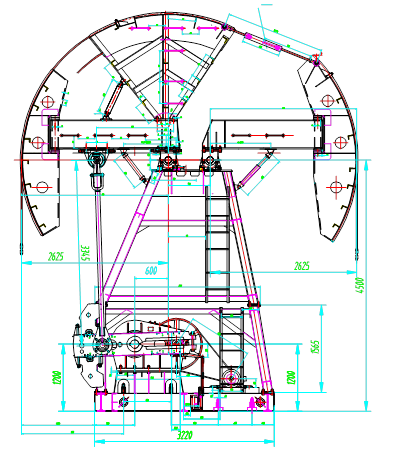

双井联动式抽油机是一种新型的节能型游梁式抽油机。它是基于Big.O抽油机（国内通常称为双驴头抽油机）的原理设计的，主要变化如下：结合长庆油田的特点，由于地形的限制，两口油井的距离可在比较小的范围内变化（4.80-5.20m；5.80-6.20m；6.8-7.2m)，这样将两个游梁、驴头单独设计，以满足油井井口的距离变化，从而形成该抽油机的设计方案，具体方案如下图所示：
双井联动式抽油机主要由主驴头、副驴头、支架、主游梁、副游梁、连杆、横梁、曲柄、减速器、底座、刹车机机构、电动机装置、主吊绳 、副吊绳以及地脚螺栓等组成。另外还有诸如连接装置、固定螺杆等除附件组成。
二、产品种类
目前可生产的一体双联抽油机系列产品如下表所示
|
序号 |
抽油机型号 |
悬点载荷
(kN) |
冲程长度
(m) |
冲次数
(冲/分) |
井距要求
(m) |
|
1 |
CYJSL4-1.8-13HB |
40 |
1.8、1.5 |
3、4 |
4.8-5.2 |
|
2 |
CYJSL5-2.1-18HB |
50 |
2.1、1.8 |
3、4 |
4.8-5.2 |
|
3 |
CYJSL6-2.5-26HB |
60 |
2.5、2.1 |
3、4 |
5.8-6.2 |
|
4 |
CYJSL8-2.5-26HB |
80 |
2.5、2.1 |
3、4 |
5.8-6.2 |
|
5 |
CYJSL8-3.0-37HB |
80 |
3.0、2.5 |
3、4 |
6.8-7.2 |
|
6 |
CYJSL10-4.2-53HB |
100 |
4.2、3.6 |
3、4 |
8.8-9.2 |
三、性能特点
双井联动式抽油机与长庆油田在用的调径变矩抽油机相比，在整机重量、电能消耗等方面具有明显的优势，具体表现在以下几个方面：
1、与同种型号的常规抽油机相比，总重量下降53.84%；主要由于一体式抽油机可以相互平衡，没有单独的平衡重（一般占抽油机总重量的40%左右）；同时少了一套四连杆机构。
2、在相同的工作工况下，与同种型号的常规抽油机相比，运行能耗下降：43.70%；主要是因为少一台电动机，减少了无功消耗，同时单个的抽油机也具有节能效果。
3、与同种型号的常规抽油机相比，抽油机在工作的过程中，连杆受力下降62.38%，大幅减少抽油机承载构件的受力，改善抽油机的动力性能，可延长抽油机的使用寿命。
